SERIE PRIMUS M228 SP BOMBAS DOSIFICADORAS DE GRANDES CAUDALES

• Construcción
La bomba dosificadora de la serie Primus 228 SP son bombas de desplazamiento positivo y retroceso por muelle con un motor eléctrico y precisión mecánica del control de la membrana.
La serie incluye 4 capacidades diferentes desde 600 hasta 2400 l/h. El campo de aplicación de estas bombas es principalmente un proceso moderno en él tratamiento de aguas, neutralización, tecnología de limpiezas, tratamiento de superficies y otros procesos.
Las bombas dosificadoras suministran soluciones a problemas simples y complejos de dosificación.

• Un ancho rango de bombas para todos los propósitos
La serie 228 SP dispone de modelos simples sin electrónica para funcionamiento manual también como con electrónicas para diferentes tipos de control de las técnicas de dosificación gracias al microprocesador incorporado. Con un resultado económico para cada campo de aplicación individual.

• Alta precisión de dosificación
La alta y repetitiva precisión de dosificación del ±1,5% es garantizadas por la geometría del cabezal dosificador, el cual tiene un volumen claramente óptimo también como por la dosificación sinusoidal del caudal.
La línealidad de la desviación de la curva de dosificación es ±4%.

• Seguridad de funcionamiento y larga duración
Los impulsos armónicos y libres de pulsación de la 228, previene la ruptura de las tuberías e instalaciones. Por esta razón una larga duración de las instalaciones y la membrana de dosificación esta garantizada.

• Bajo ruido de funcionamiento
Debido al bajo nivel de ruido solo 45 dB, la bomba dosificadora de la serie Primus 228 SP es ideal para el uso en laboratorios y aplicaciones domésticas.

• Ahorro energético debido a la alta eficiencia
Los motores especiales de las bombas de la serie 228 SP, son de bajo consumo. El consumo de las bombas dosificadoras varia de 0,37 Kw a 1,1 KW.

• Alta protección
La Primus 228 SP es optima para ambientes húmedos y estaciones de lavado debido a su protección IP65.

• Medios gasificantes sin problemas de bombeo:
Para asegurar la dosificación de estos productos, hemos desarrollado un nuevo cabezal dosificador para su fácil manejo. Debido a la técnica especial el aire ó gas disueltos en los productos pueden ser expulsado por una línea de by-pass especial. Él liquido que también escapa por esta línea al mismo tiempo es muy pequeño y calculado para la capacidad de dosificación. Simple, preciso y eficiente. Modelo Primus 228 SP con cabezal de desaireación automático.

• Características
- 1 año de garantía para la serie Primus 228 SP, incluyendo la membrana (vea nuestras condiciones generales de venta)
- Plazo de entrega máximo de 30 días para unidades básicas con cabezales en PVC ó PP.
- Concepto conciente medioambiental del reciclado de sus componentes
- Servicio posventa rápido y sin burocracias, y económica instalación así mismo como recambios

DATOS Y ESPECIFICACIONES TECNICAS

MODELOS

NOTA
En todos los casos para bombas Dúplex (doble cabezal ) codificar con M228 SP-XX/2 lo cual indicara que la bomba poseerá 2 cabezales con XX lts/h por cabezal, siendo toda su especificación similar a la bomba M228 SP-XX

ARREGLOS CONSTRUCTIVOS

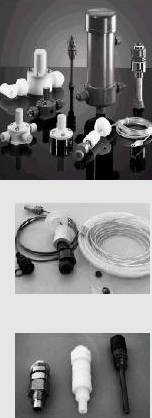

ACCESORIOS PARA LA SERIE M 228 SP

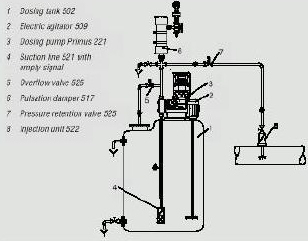

La gama de productos WATERLINK, incluye, al lado de los principales productos, todos los componentes necesarios de un sistema programado de dosificación.
En los manuales, Vd. puede encontrar la información sobre tuberías de aspiración, válvulas presostato, válvulas de descarga y válvulas de inyección.
Para más información concerniente a otros componentes del sistema, como amortiguadores de pulsaciones, depósitos de dosificación y agitadores eléctricos, por favor soliciten la información técnica del producto.

• Tuberías de aspiración 521
Todas las tuberías de aspiración consisten principalmente en una válvula de pie con filtro tamiz, conectada con una tubería flexible o rígida. La válvula de pie es una válvula de retención de bola.

• Válvulas de descarga 525
Todo el sistema de dosificación en cuanto a la presión, está protegido de un eventual aumento excesivo de presión gracias al montaje de una válvula de descarga. Las válvulas de descarga aquí descritas han sido concebidas como válvulas de descarga de bypass, con pieza en T empalmada.
La función de descarga se efectúa a través de un sistema de muelle - membrana.

• Válvulas de contrapresion 525
El empleo de una válvula presostato es imprescindible cuando en la instalación dosificadora la suma de la contrapresión y de la diferencia de altura geodésica entre la válvula de aspiración de la bomba dosificadora y el punto de inyección es inferior a 10 metros de columna de agua.
La válvula presostato NW trabaja de acuerdo al principio de la presión dinámica. El aumento de presión tiene lugar en la cámara de la membrana.
La presión requerida en la tubería de dosificación puede ser ajustada mediante un tornillo de ajuste.
El buen funcionamiento de las válvulas de la cabeza dosificadora está asegurado gracias a la presión positiva y definida ejercitada por la válvula presostato sobre ellas.

• Variantes de modelos
Las válvulas de descarga y las válvulas presostato están disponibles en varios materiales. Todas las variantes de modelo están revestidas de PTFE.
Las válvulas en material sintético DN 50 son suministradas con todos los racores de empalme en sus correspondientes materiales.

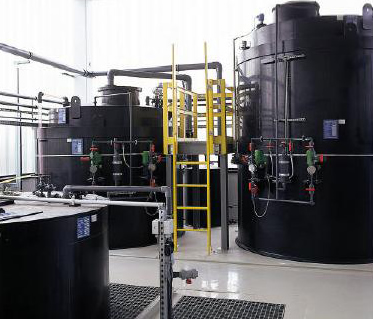

ESTACIONES DOSIFICADORAS MODULARES
Waterlink suministra estaciones dosificadoras completas con bombas dosificadoras M 228 SP en un sistema modular abierto.
Con el sistema CAD, los elementos básicos de las estaciones dosificadoras se pueden combinar libremente según el gusto del cliente. El montaje de un número cualquiera de elementos es posible.
Accesorios especiales, por ejemplo, una base en parrilla de enrejado para un recipiente situado en la parte trasera de la estación de dosificación, pueden ser integrados con facilidad.
