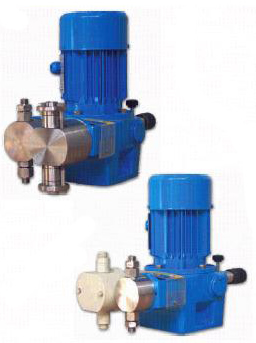

BOMBAS DOSIFICADORAS DE PISTON P220
Hasta 200 litros/hora y 20 bares
Sencillez, fiabilidad y facilidad de instalación son las características sobresalientes de esta serie de bombas con cabezas de material plástico o de acero inoxidable, con junta autoreguladora
• Regulación de la carrera desde 0 a 100% en funcionamiento y parada
• Dispositivo de bloqueo de la regulación
• Precisión de dosificación ± 1 % el rango de entre el 10 y 100% del recorrido
• Mecanismo con regreso a resorte
• Motores eléctricos según las Normas Europeas, multitensión y multifrecuencia, 230 460V/3/50-60Hz, IP55, clase de aislamiento F con sobretemperatura B, temperatura ambiente -20 +40 °C
• Temperaturas de funcionamiento 20 +100 °C para las versiones de acero inoxidable y 10 +50 °C para las versiones de plástico *
• Versión “Dúplex” para todos los modelos
• Opcionales: versiones monofásicas, antideflagrantes o especiales

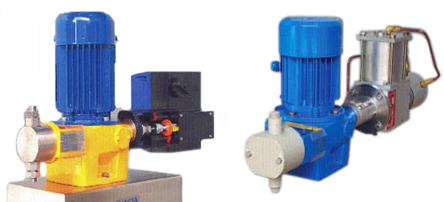

Regulación automática del caudal
• Servomotor eléctrico: señal de entrada bajo tensión o corriente 4÷20 mA, alimentación 24V c.a.
• Posicionador hidroneumático: señal de entrada 3÷15 p.s.i, presión aire comprimido de alimentación 6 barg
 |
 |
 |
 |

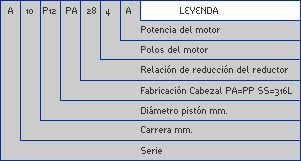

VERSIONES Y MATERIALES
Modelo |
Cabeza |
Válvulas |
Pistón |
Junta |
||||
Type |
Caja |
Asientos |
Bolas |
Juntas |
||||
P 2 2 0 12PA |
PP |
VBP1 |
PP |
PTFE |
PYREX |
FPM |
316 |
FPM-NBR |
P 2 2 0 20PA |
PP |
VBP1 |
PP |
PTFE |
PYREX |
FPM |
316 |
FPM-NBR |
P 2 2 0 28PA |
PP |
VBP1 |
PP |
PTFE |
PYREX |
FPM |
316 |
FPM-NBR |
P 2 2 0 35PA |
PP |
VBP1 |
PP |
PTFE |
PYREX |
FPM |
316 |
FPM-NBR |
P 2 2 0 47PA |
PP |
VBP1 |
PP |
PTFE |
PYREX |
FPM |
316 |
FPM-NBR |
Modelo |
Cabeza |
Válvulas |
Pistón |
Junta |
||||
Type |
Caja |
Asientos |
Bolas |
Juntas |
||||
P22012SS |
316 |
VSX |
316 |
316 |
316 |
- |
316 |
FPM-NBR |
P22020SS |
316 |
VSX |
316 |
316 |
316 |
- |
316 |
FPM-NBR |
P22028SS |
316 |
VSX |
316 |
316 |
316 |
- |
316 |
FPM-NBR |
P22035SS |
316 |
VSG |
316 |
316 |
316 |
PTFE |
316 |
FPM-NBR |
P22047SS |
316 |
VSG |
316 |
316 |
316 |
PTFE |
316 |
FPM-NBR |
 |
 |
 |
 |
 |

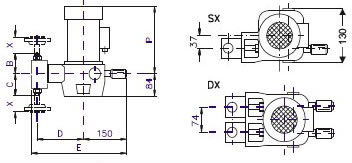

DIMENSIONES Y PESOS
Mod. |
Dimensiones mm. |
Peso sin motor Kg. |
|||||
B |
C |
D |
E |
X 1) |
SX |
DX |
|
P220P12PA |
71 |
71 |
164 |
345 |
29 |
4 |
6 |
P220P20PA |
71 |
71 |
164 |
345 |
29 |
4 |
6 |
P220P28PA |
75 |
75 |
164 |
345 |
29 |
4 |
6 |
P220P35PA |
75 |
75 |
197 |
374 |
59 |
5 |
7 |
P220P47PA |
125 |
125 |
199 |
375 |
82 |
5 |
7 |
P220P12SS |
67 |
67 |
164 |
327 |
22 |
5 |
7 |
P220P20SS |
67 |
67 |
164 |
327 |
22 |
5 |
7 |
P220P28SS |
70 |
70 |
164 |
327 |
22 |
5 |
7 |
P220P35SS |
70 |
70 |
193 |
358 |
33 |
6 |
10 |
P220P47SS |
70 |
70 |
194 |
360 |
33 |
6 |
10 |
1) Bridas ANSI 1⁄2” - 150#
Motores eléctricos |
2 polos
|
4 polos
|
6 polos
|
CVE |
EEXD |
||
P mm |
Kg |
P mm |
Kg |
||||
Gr. 63 |
0.18 |
0.18 |
0.12 |
220 |
6 |
280 |
12 |
Gr. 63 |
0.18 |
0.18 |
220 |
6 |
280 |
12 |
|
 |
 |
 |
