SERIE PRIMUS M221 SP BOMBAS DOSIFICADORAS DE MEMBRANAS

Construcción
La bomba dosificadora de la serie Primus 221SP son bombas de desplazamiento positivo y retroceso por muelle con un motor eléctrico y precisión mecanica del control de la membrana.
La serie incluye 8 capacidades diferentes desde 4 hasta 50 l/h. El campo de aplicación de estas bombas es principalmente un proceso moderno en el tratamiento de aguas, neutralización, tecnología de limpiezas, tratamiento de superficies y otros procesos. Las bombas dosificadoras suministran soluciones a problemas simples y complejos de dosificación.

Un ancho rango de bombas para todos los prospositos
La serie 221 SP dispone de modelos simples sin electrónica para funcionamiento manual tambien como con electrónicas para diferentes tipos de control de las técnicas de dosificación gracias al microprocesor incorporado. Con un resultado económico para cada campo de aplicación individual.

Alta precisión de dosificación
La alta y repetitiva precisión de dosificación del ±1,5% es garantizada por la geometria del cabezal dosificador, el cual tiene un volumen claramente óptimo tambien como por la dosificación sinusoidal del caudal.
La línealidad de la desviación de la curva de dosificación es ±4%.

Seguridad de funcionamiento y larga duración
Los impulsos armonicos y libres de pulsación de la 221, previene la ruptura de las tuberias e instalaciones. Por esta razon una larga duración de las instalaciones y la membrana de dosificación esta garantizada.

Bajo ruido de funcionamiento
Debido al bajo nivel de ruido solo 45 dB, la bomba dosificadora de la serie Primus 221 SP es ideal para el uso en laboratorios y aplicaciones domésticas.

Ahorro energético debido a la alta eficiencía
Los motores especiales de las bombas de la serie 221 SP, son de bajo consumo. El consumo de las bombas dosificadoras varia de 0,18 Kw a 0,36 KW.

Alta protección
La Primus 221 SP es optima para ambientes humedos y estaciones de lavado debido a su protección IP65.

Medios gasificantes sin problemas de bombeo:
Para asegurar la dosificación de estos productos, hemos desarrollado un nuevo cabezal dosificador para su facil manejo. Debido a la técnica especial el aire ó gas disueltos en los productos pueden ser expulsado por una línea de by-pass especial. El liquido que tambien escapa por esta línea al mismo tiempo es muy pequeño y calculado para la capacidad de dosificacióon. Simple, preciso y eficiente. Modelo Primus 221 SP con cabezal de desaireación automático.

Características
- 1 año de garantia para la serie Primus 221 SP, incluyendo la membrana (vea nuestras condiciones generales de venta)
- Plazo de entrega máximo de 30 dias para unidades basicas con cabezales en PVC ó PP.
- Concepto conciente medioambiental del reciclado de sus componentes
- Servicio postventa rápido y sin burocracias, y económica instalación así mismo como recambios

DATOS Y ESPECIFICACIONES TECNICAS

1 Motor 2 Gears 3 Eccentric 4 Dosing diaphragm 5 Dosing head	6 Suction Valve 7 Pressure valve 8 Stroke lenght adjustement knob 9 Electronic Etron Proli 10 Stroke sensor

MODELOS

NOTA
En todos los casos para bombas Duplex (doble cabezal ) codificar con M221 SP-XX/2 lo cual indicara que la bomba poseera 2 cabezales con XX lts/h por cabezal, siendo toda su especificacion similar a la bomba M221 SP-XX

1 Dosing tank 502 2 Electric agitator 509 3 Dosing pump Primus 221 4 Suction line 521 with empty signal 5 Overflow valve 525 6 Pulsation damper 517 7 Pressure retention valve 525 8 Injection unit 522

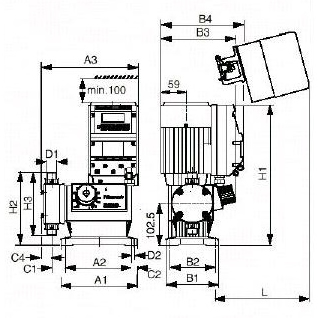

DIMENSIONES

Head size A1 A2 A3 B1 B2 B3 B4 L 1-4 180 159 275 123 105 175 205 227 5 180 159 275 123 105 175 205 227 6 180 159 275 123 105 175 205 227 Head size C1 C2 C4 D1 D2 H1 H2 H3 1-4 32 10.5 25 R 5/8" 6.5 319 179 153 5 64 10.5 38 R1 1/4" - 319 192 177 6 80 10.5 40 R1 1/4" - 319 197 188

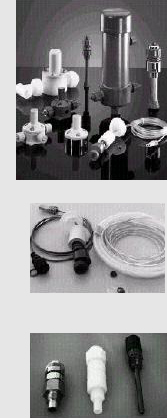

ACCESORIOS PARA LA SERIE M221 SP

Nuestra gama de productos, incluye, al lado de los principales productos, todos los componentes necesarios de un sistema programado de dosificación.
En los manuales, Vd. puede encontrar la información sobre tuberías de aspiración, válvulas presostato, válvulas de descarga y válvulas de inyección.
Para más información concerniente a otros componentes del sistema, como amortiguadores de pulsaciones, depósitos de dosificación y agitadores eléctricos, por favor solicite la información técnica del producto.

Tuberías de aspiración 521
Todas las tuberías de aspiración consisten principalmente en una válvula de pie con filtro tamiz, conectada con una tubería flexible o rigida. La válvula de pie es una válvula de retención de bola.

Válvulas de descarga 525
Todo el sistema de dosificación en cuanto a la presión, está protegido de un eventual aumento excesivo de presión gracias al montaje de una válvula de descarga. Las válvulas de descarga aquí descritas han sido concebidas como válvulas de descarga de bypass, con pieza en T empalmada.
La función de descarga se efectúa a través de un sistema de muelle - membrana.

Válvulas de contrapresion 525
El empleo de una válvula presostato es imprescindible cuando en la instalación dosificadora la suma de la contrapresión y de la diferencia de altura geodésica entre la válvula de aspiración de la bomba dosificadora y el punto de inyección es inferior a 10 metros de columna de agua.
La válvula presostato trabaja de acuerdo al principio de la presión dinámica. El aumento de presión tiene lugar en la cámara de la membrana. La presión requerida en la tubería de dosificación puede ser ajustada mediante un tornillo de ajuste.
El buen funcionamiento de las válvulas de la cabeza dosificadora está asegurado gracias a la presión positiva y definida ejercitada por la válvula presostato sobre ellas.

Variantes de modelos
Las válvulas de descarga y las válvulas presostato están disponibles en varios materiales. Todas las variantes de modelo están revestidas de PTFE. Las válvulas en material sintético DN 20 son suministradas con todos los racores de empalme en sus correspondientes materiales.

Estaciones dosificadoras modulares
NW suministra estaciones dosificadoras completas con bombas dosificadoras M 221 SP en un sistema modular abierto.
Con el sistema CAD, los elementos básicos de las estaciones dosificadoras se pueden combinar libremente según el gusto del cliente. El montaje de un número cualquiera de elementos es posible.
Accesorios especiales, por ejemplo, una base en parrilla de enrejado para un recipiente situado en la parte trasera de la estación de dosificación, pueden ser integrados con facilidad.
